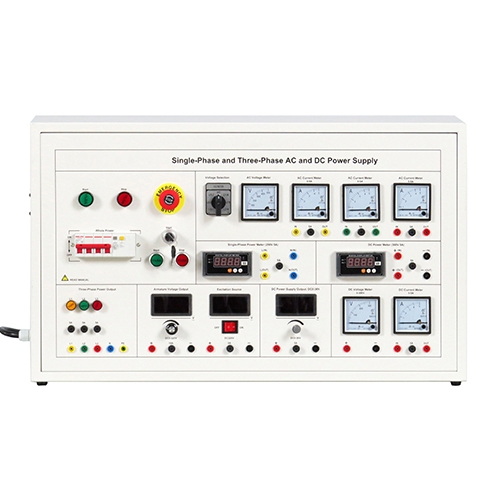

MR581E 単相・三相ACおよびDC電源 教育・実演用電気トレーニング機器
1. 製品紹介
1.1 製品概要
本製品は、教育・実験用に設計された単相・三相ACおよびDC電源モジュールです。各種電源出力および精密測定モジュールを備えています。三相AC 380V電源（単相AC 220V電源への接続も可能）に加え、DC 0～220VおよびDC 0～36Vの2種類のDC電源を搭載しています。測定機器として、AC・DC両対応の電圧計、電流計、電力計を装備しています。
1.2 製品の特長
1. 優れた保護設計と確実な接地（アース）により、高い電気的安全性を実現しています。
2. 洗練されたデザインとシンプルな構造を採用しています。
3. 耐食性に優れた構造により、高い耐久性と長寿命を確保しています。
2. 技術仕様
2.1 技術パラメータ
定格電圧：三相5線式 AC 380V、50Hz
動作環境：周囲温度 -10℃～+40℃、相対湿度 85%未満（25℃時）
2.2 寸法・重量
寸法：840mm × 250mm × 510mm
重量：40kg未満
3. 製品構成部品の名称と機能
3.1 製品本体
番号
名称
数量1
緑色表示灯
1
2
赤色表示灯
1
3
非常停止スイッチ
1
4
漏電保護機能付き4P回路遮断器
1
5
キースイッチ
1
6
始動ボタン
1
7
停止ボタン
1
8
三相電源（AC 380V出力モジュール）
1
9
切替スイッチ
1
10
交流電圧計
1
11
交流電流計
3
12
交流電力計
1
13
直流電力計
1
14
電機子電源
1
15
界磁電源
1
16
DC 0～36V可変電源
1
17
直流電圧計
1
18
直流電流計
1
3.2 製品付属品
番号
名称
数量
1
赤色 2mm安全用電気ケーブル
10
2
黒色 2mm安全用電気ケーブル
10
3
緑色 2mm安全用電気ケーブル
10
4
青色 2mm安全用電気ケーブル
10
5
黄色 2mm安全用電気ケーブル
10
6
2色 2mm安全用電気ケーブル
2
7
5Aヒューズ
5
8
10Aヒューズ
5
4. 製品の教育用実験一覧（詳細は実験手順書を参照）
(1) 交流電力計の使用
(2) 直流電力計の使用
