オペアンプ学習・実習用機器（デモンストレーション用・電気設備実習用）

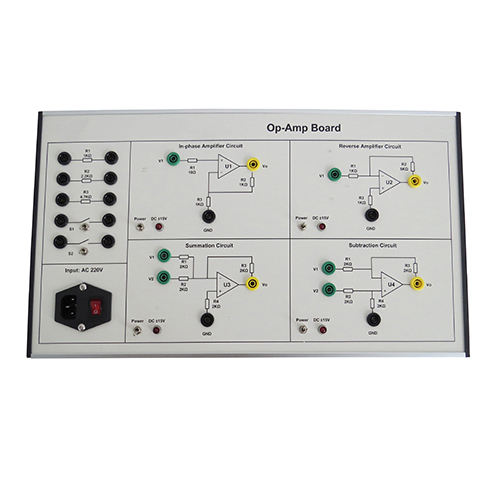

MR582E オペアンプ（Op-Amp）ボード - 教育・実演用実験機器（電気設備実習用）
1. 製品紹介
1.1 製品概要
本オペアンプボードは、高性能かつ高利得なDC結合型電圧増幅用集積回路（IC）を搭載しています。オペアンプは、アナログ電子回路において最も基本的かつ広く利用されている主要な構成要素の一つです。一般的なオペアンプは、2つの高インピーダンス差動入力端子（同相入力「+」および逆相入力「-」）と、1つの低インピーダンス出力端子を備えています。理想的な特性としては、開ループ電圧利得が無限大、入力インピーダンスが無限大、出力インピーダンスがゼロであることが挙げられます。
1.2 製品の特長
(1) 高い信頼性：半導体技術を用いて製造されており、長寿命かつ高い信頼性を誇ります。
(2) 高入力インピーダンス：入力段には通常、極めて高い入力抵抗を持つ差動対構成が採用されており、信号源から引き出される電流が極めて小さいため、前段回路への負荷影響がほとんどありません。
(3) 低出力インピーダンス：出力段は低インピーダンス設計となっており、後段の負荷を効果的に駆動できます。
(4) 体系的なトレーニングコースの提供：基礎知識、操作方法、保守・点検、安全に関する事項などを網羅しています。
(5) 優れた携帯性：省スペース設計により、様々な場所や環境でのトレーニング実施が容易です。
2. 技術仕様
2.1 基本技術パラメータ
動作電源
単相3線式 AC220V/50Hz
周囲温度
-10℃～+40℃
周囲湿度
85%未満（25℃時）
2.2 機器パラメータ
機器寸法
458mm × 257mm × 80mm
重量
2kg
3. 製品構成部品の名称と機能
3.1 機器本体
番号
名称
数量
1
4mm安全端子台
24
2
トグルスイッチ
6
3
表示灯
4
4
電源入力ポート
1
5
電源スイッチ
1
3.2 機器付属品
番号名称
数量
1
青色 4mm 安全接続ケーブル
5
2
黒色 4mm 安全接続ケーブル
5
3
黄色 4mm 安全接続ケーブル
5
4
ヒューズ
5
5
電源コード
1
4. 実習実験一覧
(1) 同相増幅回路実験
(2) 反転増幅回路実験
(3) 加算増幅回路実験
(4) 減算増幅回路実験
