1. 製品紹介
1.1 製品説明
始動抵抗器は、電圧と電流を制限してモータを始動するための装置です。0～1kΩの可変抵抗器（定格電力500W）、抵抗範囲に基づく電流制限機能、拡張範囲用の1kΩ抵抗器、低電力用途用の2.2kΩ抵抗器、および三相電流用の内蔵整流器を備えています。抵抗値：0～1kΩ / 500W、段階巻線により連続的に調整可能。電流：（0～50Ω 最大6A）、（51～200Ω 最大2A）、（201～1kΩ 最大0.6A）。抵抗値：1kΩ / 180W、拡張調整範囲用。
1.2 製品特長
（1）コンパクトな筐体、豊富な部品、幅広い始動範囲に対応。 （２）機器の安全な動作を確保するため、専門的に設計された独立した放熱装置を搭載しています。
（３）三相整流ブリッジは幅広い電圧範囲に対応し、様々な電圧タイプのモータを始動できます。
2. 技術仕様
2.1 技術パラメータ
定格電圧：単相3線式 AC230V ~ 50Hz
動作環境要件：周囲温度 -10℃ ~ +40℃、相対湿度 < 85% (25℃)
2.2 寸法と重量
寸法：385mm × 340mm × 240mm
重量：<15kg
3. 製品構成部品の名称と機能

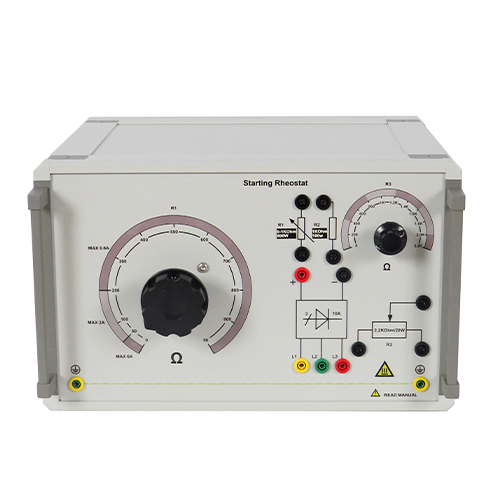

3.1 製品本体
番号
名称
数量
1
R1 可変抵抗器
1
2
R2 固定抵抗器
1
3
R3 可変抵抗器
1
4
三相ブリッジ整流器
1
3.2 製品付属品
番号
名称
数量
1
赤色 4mm 電気安全接続ケーブル
2
2
黄色 4mm 電気安全接続ケーブル
1
3
2色4mm電気安全接続ケーブル
2
4
電源コード
2
5
黒色4mm電気安全接続ケーブル
5
6
緑色4mm電気安全接続ケーブル
1
7
U型プラグ
5
4. 製品教育実験リスト
(1) 三相整流ブリッジの使用
(2) DCモーターのスターターとしての使用
