1. 製品紹介
1.1 製品説明
分巻励磁とは、同期電動機の電圧のみからエネルギーを得る自己励磁方式のことです。回転速度はほぼ一定で、一般的に速度変動の少ない負荷に使用されます。分巻励磁式直流電動機の励磁巻線は、電機子巻線と並列に接続されています。分巻発電機の​​場合、電動機自体が発生させる端子電圧が励磁巻線に電力を供給します。分巻電動機の場合、励磁巻線と電機子は同じ電源を共有します。その性能は、他励式直流電動機と類似しています。
1.2 製品特長
1. 本製品は、優れた保護性能と接地信頼性を備え、高い電気安全性を実現しています。
2. 洗練されたデザインとシンプルな構造が特徴です。
3. 耐腐食構造により耐久性を確保し、耐用年数を大幅に延長します。
2. 技術仕様
2.1 技術パラメータ
定格電圧：単相3線式交流220V、50Hz
動作環境：周囲温度 -10℃～+40℃、相対湿度 85%未満（25℃時）
2.2 寸法と重量
寸法：840mm × 250mm × 510mm
重量：50kg未満

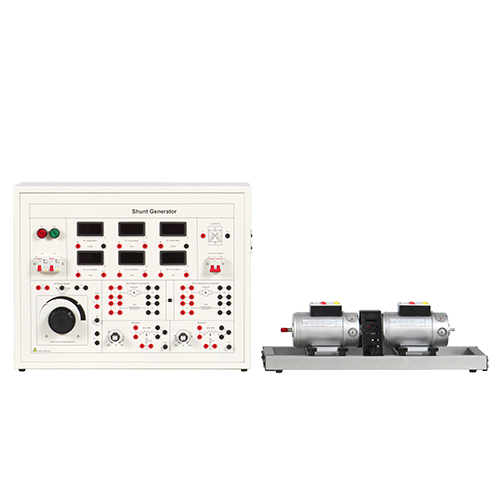

3. 製品構成部品名と機能紹介
3.1 製品主要部品
番号
名称
数量
数量
1
AC表示ランプ
1
2
DC表示ランプ
1
3
AC回路ブレーカー
1
4
DC回路ブレーカー
1
5
電圧計
2
6
電流計
4
7
負荷回路ブレーカー
1
8
分巻電動機出力端子台
1
9
分巻発電機出力端子台
1
10
可変DC電源
1
11
抵抗モジュール1
1
12
抵抗モジュール2
1
13
分巻電動機
2
3.2 製品付属品
番号
名称
数量
1
赤色 4mm 電気安全ケーブル
20
2
黒色 4mm 電気安全ケーブル
20
3
P型電源コード
1
4
0.5A ヒューズ
5
5
5A ヒューズ
5
6
3A ヒューズ
5
7
20A ヒューズ
5
4. 製品教育実験リスト（詳細は実験ガイドを参照）
(1) 分巻励磁モータの駆動および発電機能
