ECO配線ステーション — 教育用実験装置・実演用機器（電気設備実習用）

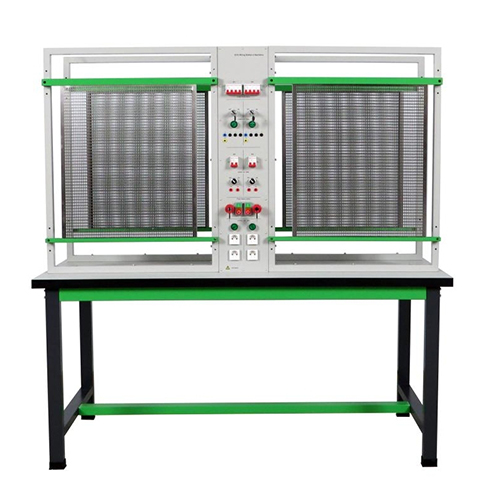

MR560E ECO配線実習ステーション — 教育用実験機器・実演用機器（電気設備実習用）
1. 製品紹介
1.1 製品概要
ECO配線実習ステーションは、教育用途向けに設計された、環境に配慮した電気配線実習装置です。主に電気制御や照明設備などに関する実習授業での利用を想定しています。本製品の主な特徴は、環境に優しい素材の使用、経済性・耐久性の高さ、そして安全性と利便性の良さにあります。モジュール設計を採用することで、学生が回路接続やトラブルシューティングなどのスキルを習得できるよう支援すると同時に、教育コストの削減やメンテナンス作業の負担軽減も実現しています。
1.2 製品の特徴
長寿命設計：耐食性・耐経年劣化性に優れ、長期間の使用に耐えうる設計となっています。これにより、長期的な機器の買い替え・交換にかかるコストを低減します。
省エネルギー設計：回路構造を最適化することで電力損失を低減し、低電圧環境下での安全実習も可能にしています。
多機能な実習対応：白熱灯、蛍光灯、タッチスイッチ、音声制御スイッチなどの各種照明回路をはじめ、多岐にわたる配線実習を行うことができます。
安全性と信頼性：4mm径の安全端子台を採用しており、非操作時には金属接点に直接触れることができない構造になっています。これにより、学生による不慮の接触事故を未然に防ぎます。また、実習ステーション本体には高絶縁性の塗料が施されており、傷がつきにくく、広い動作温度範囲に対応します。さらに防塵・防水性能も備えているため、液体の飛散や粉塵の侵入による短絡（ショート）のリスクを回避します。
緊急遮断機能：緊急停止スイッチおよび遮断器（ブレーカー）を装備しており、すべての出力電源を確実に遮断することができます。回路に過負荷や短絡が発生した際には、遮断器が自動的に作動して電源供給を遮断し、安全を確保します。
2. 技術仕様
技術パラメータ
入力電源：
三相5線式 AC380V
寸法：1000mm×750mmのフレーム 4台
1800mm×750mmの耐熱ラミネート加工トレイ 1台
重量：200kg

3. 製品構成部品の名称と機能
No.
名称
数量1
遮断器（サーキットブレーカー）
4
2
鍵付きノブスイッチ
2
3
電源出力表示灯
4
4
4mm安全電気ケーブル端子
14
5
ノブスイッチ
2
6
始動／停止ボタン
2
7
鍵付き非常停止スイッチ
2
8
フランス式プラグ
4
9
グリッドフレーム
4
4. 製品付属品の名称と機能紹介
No.
名称
数量
1
プラスチック製固定クリップ
600
2
皿頭タッピングねじ
600
3
4mm安全電気ケーブル（緑）
5
4
4mm安全電気ケーブル（黒）
5
5
4mm安全電気ケーブル（黄）
5
6
4mm安全電気ケーブル（2色）
5
7
4mm安全電気ケーブル（赤）
5
8
4mm安全電気ケーブル（青）
5
5. 実験項目一覧
1. 機器の基本操作
