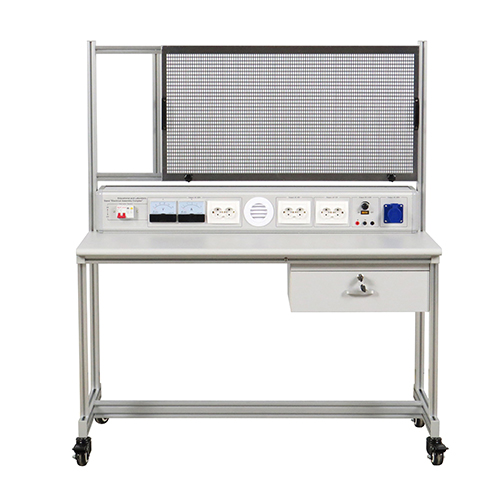

MR591E 教育・実験用スタンド「電気組立実習システム」― 職業訓練用機器・産業用トレーニング機器・電気技術実習装置
1. 製品紹介
1.1 製品概要
教育・実験用スタンド「電気組立実習システム」は、電気制御などのコースにおける実習指導を目的とした、環境に配慮型の電気配線実習装置です。環境に優しい素材の使用、経済性と耐久性、安全性と利便性を兼ね備えている点が特徴です。モジュール式設計により、回路接続やトラブルシューティングなどのスキル習得を支援すると同時に、教育コストやメンテナンスの手間を削減します。
1.2 製品の特徴
長寿命設計：耐食性・耐老化性に優れ、長期間使用できるため、長期的な交換コストを削減します。
省エネ設計：回路構造の最適化により電力損失を低減し、低電圧での安全な実習に対応します。
多機能な実習対応：グリッドフレームに電気機器を設置し、標準的な回路実習から一連の配線実習まで幅広く実施可能です。
安全・信頼性：4mm端子台、欧州規格ソケット、産業用防水プラグを採用しています。非動作時には金属接点が露出しない構造になっており、学生の誤接触を防ぎます。配線ステーションは高絶縁性塗装が施され、傷がつきにくく、広い動作温度範囲に対応しています。また、防塵・防水仕様により、液体飛散や粉塵侵入による短絡（ショート）のリスクを回避します。
保護機能：漏電保護装置により、すべての出力を確実に遮断できます。回路の過負荷、短絡、または漏電が発生した際、電源を即座に遮断し安全を確保します。
2. 技術仕様
2.1 技術パラメータ
電源仕様：単相3線式 AC 220V ±5% 50Hz
動作環境：周囲温度 -10℃～+40℃、相対湿度 85%未満（25℃時）
2.2 寸法・重量
寸法：
1255mm x 630mm x 1460mm（実習台） 1台
950mm x 500mm（グリッドフレーム） 1台
重量：100kg未満

3. 製品構成部品の名称と機能紹介
3.1 製品の主要構成
番号
名称
数量1
フレーム部
1
2
電源ボックス部
1
3
グリッドフレーム部
1
3.2 製品の電源ボックス部
番号
名称
数量
1
主電源スイッチ
1
2
AC電圧計
1
3
AC電流計
1
4
欧州規格ソケット1
1
5
通気口
1
6
欧州規格ソケット2
1
7
欧州規格ソケット3
1
8
4mm安全接続端子
2
9
ヒューズホルダー
1
10
ポテンショメータ
1
11
DC2-30V電源スイッチ
1
12
産業用防水ソケット
1
13
グリッドフレーム
1
3.3 製品付属品
番号
名称
数量
1
ヒューズ管
5
2
プラスチック製取り付けクリップ
20
4. 教育用実験一覧（詳細は実験取扱説明書を参照）
(1) 機器の基本的な使用方法
