教育・実験用スタンド「保護接地・ゼロイング・遮断装置の構成要素の設置」―教育用実験機器

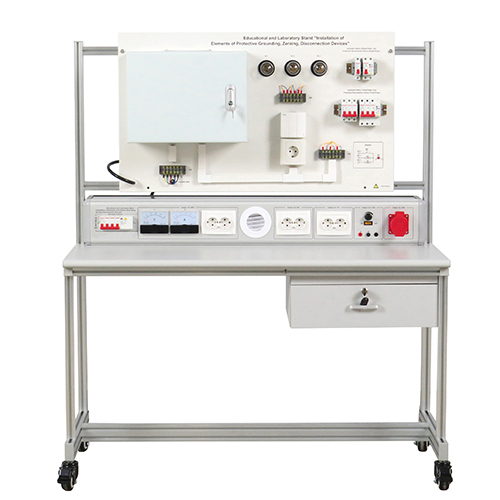

MR592E 教育・実験用スタンド「保護接地・ゼロ接地（TN接地）・遮断装置の構成要素の設置」教育用実験機器
1. 製品紹介
1.1 製品概要
電気機器は通常の状態では帯電していませんが、故障時に帯電する可能性のある金属製筐体やフレームなどは、接地装置を介して確実に大地と電気的に接続されています。これにより、故障電流に対して低インピーダンスの放電経路が確保され、機器筐体と大地間の電圧が大幅に低減されるため、人が筐体に触れた際の感電事故を防止できます。同時に、保護装置（回路遮断器、ヒューズ）を動作させ、迅速に電源を遮断します。
故障電流は大地を経由せず（あるいはほとんど経由せず）、機器筐体 → ゼロ線（PE/PEN）を経由して電源の中性点へ直接戻り、金属的な短絡回路を形成します。この巨大な短絡電流により、保護装置が瞬時に動作（高速遮断）します。
検出要素（過負荷用の熱動要素：バイメタル、短絡用の電磁要素：トリップ機構）と操作機構が一体化されています。故障電流を検出すると、機械的な遮断機構が作動して接点を切り離します。手動でリセットでき、繰り返し使用可能です。過負荷や短絡の場合、故障電流自体によって生じる熱作用や電磁作用を利用して遮断動作を行います。漏電の場合は、「零相変流器」によって充電線（相線）と中性線との間の電流差（残留電流）を検出し、電子回路または電磁機構によって遮断動作を誘発します。
1.2 製品の特徴
(1) 本実習装置はアルミプロファイル製のフレーム構造を採用しており、各ユニットの連携が柔軟で、使いやすく、破損しにくい設計となっています。
(2) 実験回路や装置の構成が充実しており、それらを組み合わせて様々な科目の実習内容を実施できます。
(3) 実習プラットフォームには、優れた安全保護システムが備わっています。
(4) 原理が明確であり、これは電気的安全性の基本を保証するものです。様々なシステムに適用可能で、接触電圧を効果的に低減できます。
(5) 故障除去速度が速く、安全性も高い（ループインピーダンスの要件を満たすことを前提とする）。 (6) 機能を完備（過負荷保護および短絡保護を統合可能、一部は漏電保護機能も搭載）、操作が容易（手動での開閉）、再利用可能、選択的保護の実現が容易、状態表示が明確。
2. 技術仕様
2.1 技術パラメータ
電源パラメータ：三相5線式 AC380V
動作条件：周囲温度 -10℃～+40℃、相対湿度 85%未満（25℃時）
2.2 寸法および重量
寸法：1255mm×630mm×1490mm
重量：100kg未満

3. 製品構成部品の名称および機能紹介
3.1 製品本体部
番号
名称
数量
1
フレーム部
1
2
電源ボックス部
1
3
操作パネル
1
3.2 製品電源ボックス部
番号
名称
数量
1
漏電保護機能付き4P回路遮断器
1
2
電圧計
1
3
電流計
1
4
コンセント
1
5
傾斜ルーバー（通気口）
1
6
AC 36V電源コンセント
1
7
AC 12V電源コンセント
1
8
DC 2-30V電源ユニット
1
9
AC 380V 5穴電源コンセント
1
3.3 製品モジュール部
番号
名称
数量
1
電球およびソケット
3
2
1P回路遮断器
1
3
漏電保護機能付き2P回路遮断器
1
4
3P回路遮断器
1
5
漏電保護機能付き3P回路遮断器
1
6
照明スイッチ
1
7
コンセント
1
8
電球用端子台
1
9
試験用端子台
1
10
試験ボタンおよび回路図
1
11
電気キャビネット
1
12
380V電源端子台
1
3.4 製品付属品
番号
名称
数量1
デジタルマルチメータ
1
2
マイナスドライバー
5
3
5Aヒューズ
1
4. 実習・実験項目一覧（詳細は実験手順書を参照）
(1) 電源ボックスの部分通電試験
(2) パネル構成部品の機能試験
(3) 単相保護遮断装置の試験
