教育・実習用スタンド「電磁開閉器の電気的設置・調整および構成機器の操作」―職業訓練用ツール・機器

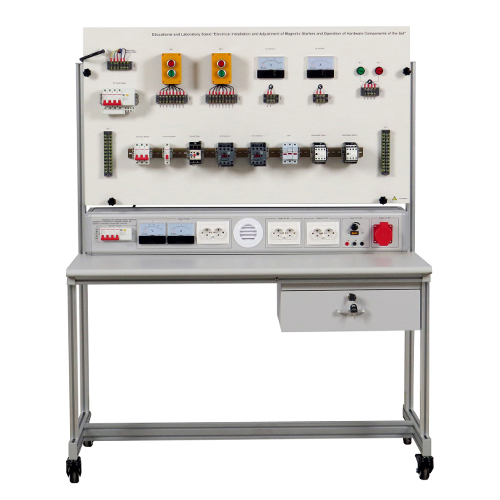

MR596E 教育・実験用スタンド「電磁開閉器の電気的設置・調整および構成機器の操作」 職業訓練用機器
産業用訓練機器・電気技術訓練装置
1. 製品紹介
1.1 製品概要
大学の講義用に特別に開発・製造された本装置は、産業グレードの遮断器、電磁接触器、計測器、およびデュアルモーターシステムを統合しています。オープンモジュール設計を採用しており、学生は主回路の構築やスターデルタ始動（減電圧始動）などの実習課題を自ら行うことで、電気システムの設計、設置・調整、およびトラブルシューティングの能力を養うことができます。AC380V/220Vのデュアル電源入力に対応し、電気安全規格GB/T 5226.1に準拠しています。
1.2 製品の特徴
(1) 実際の産業現場を再現
(2) 主要部品には産業用ブランド製品を採用
(3) すべての部品端子が露出しており、回路構築には専用の配線作業が必要
(4) モーターの始動・停止制御やリレー保護などの実験課題に対応
2. 技術仕様
2.1 基本技術パラメータ
動作電源
三相5線式 AC 380V、50Hz
2.2 装置の外形寸法・重量
寸法
1320mm × 950mm × 1710mm
重量
169kg

3. 製品構成
3.1 製品主要部
番号
名称
数量
1
装置パネル
1
2
装置用電源ボックス
1
3
引き出し
1
4
装置ラック
1
3.2 製品パネル部
番号
名称
数量
1
4P遮断器
1
2
押しボタンボックス（赤・緑のダブルボタン）
2
3
AC電圧計
1
4
AC電流計
1
5
緑色表示灯
1
6
赤色表示灯
1
7
3P遮断器
1
8
1P遮断器
1
9
サーマルリレー
1
10
AC電磁接触器
2
11
ヒューズホルダ
3
12
ACリレー
2
3.3 製品電源ボックス部
番号
名称
数量1
4P回路遮断器
1
2
交流電圧計 (AC250V)
1
3
交流電流計 (AC5A)
1
4
AC220V出力ソケット
1
5
通気孔
1
6
AC36V出力ソケット
1
7
AC12V出力ソケット
1
8
可変直流出力 (DC2-30V)
1
9
産業用防水プラグ (AC380V)
1
3.4 製品付属品
番号
名称
数量
1
BVR電線 (1mm² 黒)
20
2
ドライバーセット (6本組)
1
3
4mm安全ケーブル (1m 緑)
3
4
4mm安全ケーブル (1m 赤)
3
5
4mm安全ケーブル (1m 黄)
3
6
4mm安全ケーブル (0.1m 両端プラグ付 黒)
7
7
ヒューズエレメント (5A)
​​5
8
ヒューズ管 (3A)
5
9
三相非同期電動機
2
4. 製品による実習・実験一覧
(1) 三相非同期電動機のインチング制御実験
(2) 電動機の正転・逆転制御実験
