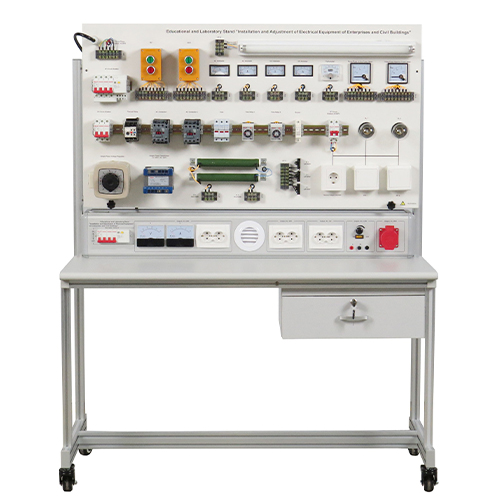

教育・実験用スタンド「企業および民生用建物の電気設備の設置と調整」教育用実験機器

MR597E 教育・実験用スタンド「企業・民生施設の電気設備設置・調整」教育実験装置・実習装置・電気設備実験室
1. 製品紹介
1.1 製品説明
本装置は、大学・高等教育機関向けのモジュール式電気実験装置です。28種類の工業用グレード部品（遮断器、接触器、計測器、モーターなど）を統合し、すべての部品はオープン端子配線方式を採用しています。学生は実験目標に従って回路を独自に構築する必要があります。スターデルタ始動、直流発電、電力測定などの実験プロジェクトを通して、学生の電気設計、トラブルシューティング、安全操作能力を育成します。本装置はAC380V/220Vのデュアル電源入力に対応し、IEC60364低電圧電気安全規格に準拠しています。
1.2 製品の特徴
(1) 実際の産業現場を再現
(2) 主要部品はすべて工業用ブランド製品
(3) すべての部品端子が露出しており、回路構築には対応する配線が必要です
(4) モーターの始動・停止制御、リレー保護、交流・直流発電など、12種類以上の実験プロジェクトに対応
(5) 漏電遮断器付き4極回路
(6) 入出力端には工業用防水プラグを使用し、高電圧領域には透明な保護カバーを装備
(7) AC/DC電圧/電流計、電力計、回転計を装備
2. 技術仕様
2.1 基本技術パラメータ
動作電源
三相5線式交流380V
2.2 機器外観パラメータ
寸法
1320mm×950mm×1710mm
重量
169kg

3. 製品紹介
3.1 製品主要部品
番号
名称
数量
1
機器パネル
1
2
機器電源ボックス
1
3
機器ラック
1
4
引き出し
1
3.2 製品パネル部
番号
名称
数量
1
4極回路ブレーカー（DZ47sLE 16A、漏電保護機能付き）
1
2
SB1ボタンボックス（赤＋緑ダブルボタン）
1
3
SB2ボタンボックス（赤＋緑ダブルボタン）
1
4
交流電圧計（500V）
1
5
交流電流計（50A）
1
6
直流電圧計（500V）
1
7
直流電流計（50A）
1
8
タコメーター（0～10V/0～1500回転/分）
1
9
有効電力計（1.2kW）
1
10
無効電力計（1.2kvar）
1
11
蛍光灯（20W）
1
12
3極回路ブレーカー
1
13
サーマルリレー（JRS2-63 1.6～2.5A）
1
14
交流接触器(CJX2S-2510)
2
15
ヒューズ
3
16
タイムリレー (220V)
2
17
ブザー (AC220V)
1
18
2極回路ブレーカー (DZ47S C6)
1
19
白熱電球 (220V 40W)
2
20
交流電圧レギュレータ (0-250V)
1
21
絶縁トランス (0-380V/0-220V)
1
22
抵抗器 (1kΩ/150W)
2
23
コンデンサ (1μF)
3
24
ヨーロッパ式コンセント
1
25
白熱電球スイッチ
2
26
三相非同期モータ (YS6344 0.37kW)
1
27
直流分巻発電機 (DC220V) 180W）
1
28
タコメータージェネレーター（出力0-10V）
1
3.3 製品電源ボックス部品
番号
名称
数量
1
4極回路ブレーカー
1
2
交流電圧計（AC250V）
1
3
交流電流計（AC5A）
1
4
AC220V出力ソケット
1
5
通気孔
1
6
AC36V出力ソケット
1
7
AC12V出力ソケット
1
8
可変DC出力（DC2-30V）
1
9
産業用防水プラグ（AC380V）
1
3.4 製品付属品
番号
名称
数量
1
BVRワイヤー（1mm²、黒）
20
2
4mm電気安全ケーブル（1m、黒）
5
3
4mm電気安全ケーブル（1m、黄）
3
4
4mm電気安全ケーブル（1m、赤）
5
5
4mm電気安全ケーブル（1m、緑）
3
6
ヒューズ（3A）
5
7
ヒューズ芯（5A）
5
8
4mm電気安全ケーブル（0.1m、両端黒）
7
9
ネジ
4
10
ドライバーセット（6本セット）
1
11
ナット
4
12
デジタルマルチメーター（UA9205）
1
