活性汚泥法教育機器 教育機器 職業訓練機器

MR-CE705 活性汚泥法 教育機器 職業訓練機器

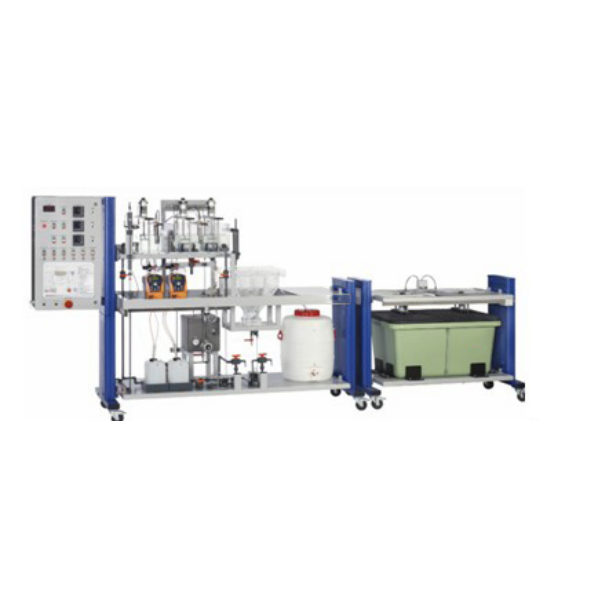

活性汚泥下水処理パイロットプラント 1. 概要
活性汚泥パイロットプラントは、活性汚泥による下水処理の学習と理解を可能にします。
この処理は、下水処理場における物理的処理（グリディロン、葉取り、一次沈殿）と、最終的な殺菌および塩素処理段階の間の中間段階です。その目的は、上記の物理的処理後の下水中に存在する汚染された有機物質を除去することです。
有機負荷はBOD（生物学的酸素要求量）単位で測定され、COD（化学的酸素要求量）の部分的な除去にもつながります。調整プロセスはタンク内で行われ、好気条件下で空気または場合によっては純酸素を吹き込むことで培養された微生物（バクテリア、ワムシ、ツリガネムシなど）によって有機負荷が除去されます。微生物は汚染物質を自身の生産と保存に必要な栄養源として利用します。この微生物群は汚泥として存在し、このプロセスの名前の由来となっています。
汚染物質除去段階の後、浄化された水と汚泥を分離する必要があります。この操作は
沈殿槽（分離機）で行われます。
浄化された水は受水槽または滅菌処理場へ流れ、活性汚泥は除去処理を安定化させるために酸化槽内で部分的にリサイクルされます。
このパイロットプラントは、学生が活性汚泥処理の実現に伴って生じる流体力学、化学物理学的問題をすべて学習できるように設計されています。
このユニットは、活性汚泥処理プラントの現代的な概念から生じる高度な問題を理解するのに役立つテストを実行するために完全に計装され、配置されています。例えば、
1 反応タンクにおける撹拌効果;エアリフトによる汚泥循環システムの省エネと信頼性
作動酸素濃度が汚泥除去および沈殿に与える影響
2. 構成
パイロットプラントは以下の構成です。
1 基本プラント（コード：944500）
6点式BOD（生物学的酸素要求量）計（コード：994510）（オプション）
1 BOD測定装置用冷凍サーモスタット（コード：949104）（オプション）
1 COD分析用サーモリアクター（コード：949103）（オプション）
1 24リットルタンク付き電動コンプレッサー（コード：971227）（オプション）
1 オプション 自動データ収集システムSAD/IC130D（構成：以下のとおり）
3. エアラインの説明
以下の構成です。
□ 圧力安定化減圧弁
1 流量制御装置2台：1台は酸化タンク用、もう1台は汚泥循環用。
□サービス用電磁弁一式
1 リアクター内の空気分配器／拡散器
1 沈殿槽からの汚泥循環用「エアリフト」システム。この回路は、コンプレッサーまたは酸素ボンベによって供給できます。
液ライン：以下の構成です。
攪拌機付き供給液調製タンク
1 希釈度（Q/V）の影響を調べるための定量供給ポンプ
1 気相／液相／固相の三相接触を可能にする円筒形プレキシガラス製リアクター
1 エアリフト付きプレキシガラス製沈殿槽
制御および調整システム
活性汚泥パイロットプラント IC130D は、以下の機能を備えています。
1 感応素子による酸化槽への溶存酸素濃度の制御 1 酸素測定器／指示器
タンクへの空気流量を制御するレギュレーター／アクチュエータ
供給液混合物の温度制御
1 酸化槽内の汚泥量の制御タイマー駆動の汚泥循環装置。
プロセスをリアルタイムで追跡するための発光パネル1台。
計測機器
パイロットプラントには、以下の項目を測定するための機器が備えられています。I 酸化槽および沈殿槽に送られる空気流量
下水供給流量および温度
I 反応槽のpH
溶存酸素量
さらに、簡単な操作で、リサイクル汚泥量とパージ汚泥量を測定することができます。
ユニットには、以下の機器も付属しています。
汚泥濃度を測定するためのコーン
I 細菌培養に適した環境を再現するための化学製品一式
凍結乾燥細菌
I 硝酸塩濃度検出紙

pH検出紙
4.実験範囲
□酸化槽における供給水理滞留時間による浄化効果の測定
□混合による浄化効果の測定
□効果の評価溶存酸素濃度の異なる条件における汚泥沈降の測定
I 作業酸素濃度を変化させた際の汚泥沈降の測定
I 汚泥齢の影響
□pHの影響
□温度による浄化効率
I 活性炭が浄化プロセスに及ぼす影響
□空気の代わりに酸素を用いた試験
5.必要な事項サービス
□電源：220V - 50/60 Hz - 3 kW I 圧縮空気供給量：800 l/h - 6 bar
I 水供給量：200 l/h - 2 bar
6. 寸法および重量
□ 寸法：供給タンクを含む 2450 x 700 x 1700 mm（幅 x 奥行 x 高さ） 正味重量：270 kg
パイロットプラント構成部品
図1に示すように、活性汚泥式下水処理プラント IC130D は以下の構成となっています。
1.- 供給タンク（容量 150 l）
2.- 定速撹拌機（100 RPM、90 W）
3.- 低レベルインジケーター
4.- 供給遮断弁
5.- 供給排出弁
6.- 供給フィルター
7.- 定量ポンプ（容量 0～20 l/h）
8.- 1.5 lダンパー
9.- ブリーザーバルブ
10.- 供給流量計（60 l/h f.s.）
11.- 流量計作動弁
12.- 流量計洗浄弁
13.- バイパス弁
14.- 流量計洗浄弁
15.- 流量計作動弁
16.- 供給流量変換器 (*)
17.- デジタル積算計 (*)
18.- 2000W 供給ヒーター
19.- 酸化反応タンク - 容量約35リットル
20.- 200W 可変速撹拌機
21.- pH測定装置
22.- 反応器排出弁
23.- デジタル温度指示調節器
24.- デジタル溶存酸素指示調節器
25.- 酸素供給流量計 500 l/h f.s.
26.- 酸素供給弁
27.- エアリフト弁
28.- エアリフト流量計 500 l/h f.s. 29.- エアリフト式デジタルタイマー
30.- 空気/酸素減圧弁
31.- 不活性汚泥排出弁
32.- 不活性汚泥排出用デジタルタイマー
33.- エアリフト式汚泥回収装置
34.- 反応槽排出口
35.- 沈殿槽
36.- 不活性汚泥回収槽
37.- 浄化水排出口
38.- 一部コンピュータ化コンポーネント
39.- コンソールおよび電気パネル
