MR-WL377 対流および放射伝熱実験装置 教育機器 職業訓練機器
説明
実際の状況では、2つの物体間の熱輸送は通常、物質依存（対流および／または熱伝導）であり、物質依存（放射）は同時に起こりません。ある種類の伝熱における個々の熱量を決定することは困難です。

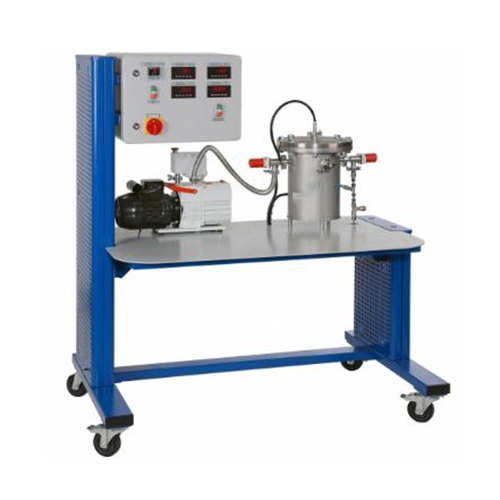

MR-WL377トレーナーは、個々の熱量を対応する伝熱の種類に対応付けることができます。中心となる要素は、圧力容器の中央に配置された加熱された金属円筒です。加熱された金属円筒の表面温度は制御されます。温度センサーは、金属円筒の表面温度と圧力容器の壁温度を測定します。金属円筒の加熱能力に加えて、金属円筒から圧力容器の壁への熱輸送を調べることができます。
圧力容器は真空または正ゲージ圧下に置くことができます。真空中では、熱は主に放射によって輸送されます。容器がガスで満たされ、正ゲージ圧下にある場合、対流によっても熱が伝達されます。異なるガスにおける熱伝達を比較することが可能です。空気に加えて、窒素、ヘリウム、二酸化炭素、その他のガスも適しています。
金属シリンダーを適切に吊り下げることで、伝導による熱輸送は大幅に抑制されます。
ロータリーベーンポンプは約0.02mbarまでの負圧を発生させます。圧縮空気を使用することで、約1barまでの正ゲージ圧を実現できます。圧力測定には、適切な測定範囲を持つ2種類の圧力センサーが用意されています。ピラニセンサーは負圧を測定し、ピエゾ抵抗センサーは正圧を測定します。
測定値はデジタルディスプレイで読み取ることができます。同時に、測定値はUSB経由でPCに直接送信し、ソフトウェアで分析することもできます。価格にはPCは含まれていません。
技術詳細

仕様
加熱された金属シリンダーと容器壁の間の対流および輻射による熱伝達
様々なガスでの動作が可能
真空またはわずかに正のゲージ圧での実験
実験容器として圧力容器内に設置された電気加熱式金属シリンダー
温度制御式加熱素子
ロータリーベーンポンプによる真空発生
計装：金属シリンダー上に温度センサー1個、加熱素子上に電力センサー1個、ピラニ圧力センサー1個、ピエゾ抵抗圧力センサー1個
温度、圧力、加熱電力を示すデジタルディスプレイ
Windows 7、8.1、10でUSB経由でデータ取得用ソフトウェア
技術データ
加熱素子
出力：20W
輻射面積：約1000Å 61cm2
圧力容器
圧力: -1～1.5bar
容量: 11L
真空発生用ポンプ
消費電力: 250W
公称吸引量: 5m³/h
ガスバラスト使用時の最終圧力: 3×10-3mbar
ガスバラスト未使用時の最終圧力: 3×10-3mbar
測定範囲
負圧: 0.5×10-3～1000mbar
圧力: -1～1.5bar rel.
温度: 0～250°C
電力: 0～23W
230V、50Hz、単相
230V、60Hz、単相; 120V、60Hz、単相
UL/CSA（オプション）
