I.製品概要
1.1 概要

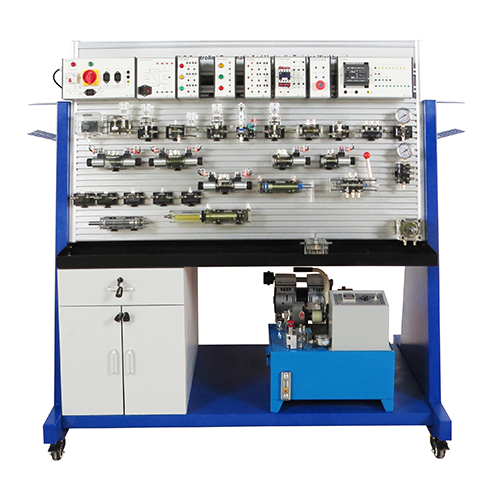

本システムは、透明な油圧部品、モジュール式アルミボックス構造、可動式油圧回路ジョイント、汎用電気回路を採用しています。付属の工具と材料を使用し、実験説明書を参照することで、様々な一般的な油圧トランスミッションを容易に制御、実験、テストできます。学生は、油圧回路と油圧部品の内部原理、構造、動作プロセスを理解することができ、油圧トランスミッションの教育に不可欠な機器です。
1.2 特長
(1) 本装置は、美しく耐久性のある高強度板金フレームで構成されています。底部にはユニバーサルホイールが装備されており、移動が容易です。工具や機器を収納するためのキャビネットを備え、油圧ステーションは装置の底部に統合されています。各種油圧バルブブロックは特殊な基板プロファイルに固定されており、パネル溝の間隔は25mmであるため、各種コンポーネントの着脱が容易です。上部は電気制御吊り下げボックス上に設置されており、全体としてコンパクトです。
（2）各油圧機器には油路切替ベースプレートが装備されており、パネルに簡単かつ自由に設置できます。油路オーバーラップには開閉式クイックチェンジジョイントを採用しており、分解・組立が容易で、油漏れがなく、損失を低減し、環境衛生を維持します。
II. 性能パラメータ
2.1 技術パラメータ
電源パラメータ：入力電力：単相3線AC220V
溝間隔：25mm
仕様：キャビネット：1
デスクトップ構造：1
分割溝キャスター：4
安全限界回転数範囲：1000～1500rpm
油圧ポンプ作動時、油圧テーブルから1.5m離れた場所での騒音は≤58dB0
照度：0～2kW/㎡
傾斜角度：0～90°
2.2 寸法および重量
寸法：1650×1050×1730mm
重量：＜345kg
III. 部品リストおよび詳細説明
3.1 主要部品
番号 名称 機能 概要
1 フレームサポート
2 パネル 実験操作に使用
3 油圧ステーション オイル供給
4 エアポンプ ガス供給
5 キャビネット 使用機器設置
6 ユニバーサルホイール 移動が容易
3.2 電気部品
番号 名称 機能 概要
1 電源モジュール 電源
2 表示モジュール オン/オフ表示
3 ボタンモジュール 制御部品
4 リレーモジュール 制御部品
5 ACコンタクタモジュール 制御部品
6 非常停止モジュール 保護/制御回路 オン/オフ
7 インバータモジュール AC220VをDC24Vに変換
8 PLCモジュール 信号を介して制御部品
3.3 付属品
番号 名称 機能 概要
1 エアパイプ RPU4*2.5 透明 空気圧部品の換気
2 空気圧4方コネクタ ∮4 複数の空気圧部品を接続可能
3 空気圧3方コネクタ PE4 複数の空気圧部品を接続可能
4 気管ハサミ TK-3 空気圧パイプの切断
5 4mm電気ケーブル 2m 両端黒 回路接続
6 4mm電気ケーブル 2m 両端2色 回路接続
7 2mm電気ケーブル 100CM 赤 回路接続
8 2mm電気ケーブル 100CM 黒 回路接続
9 2mm電気ケーブル 100CM 黄回路接続
10 2mm電気ケーブル 100CM 緑 回路接続
11 透明油圧ホース（600mm 12本、1000mm 10本、1200mm 10本）油圧部品へのオイル供給
12 電源コード 通電
13 予備オイルパイプコネクタ 油圧ホースに取り付け

3.4 製品構成リスト
番号 名称 QYT
1 透明複動シリンダ（ストローク衝突ブロック付き） 1
2 透明スプリングリターンシリンダ 1
3 透明ブースタシリンダ 1
4 透明油圧制御チェックバルブ 1
5 透明チェックバルブ 1
6 透明オーバーフローバルブ 1
7 透明スロットルバルブ 1
8 透明スピードコントロールバルブ 1
9 透明シーケンスバルブ 1
10 透明減圧弁 1
11 透明2/2方電磁弁 DC24V、2mm端子 1
12 透明4/2方電磁弁 DC24V、2mm端子1
13 透明 4/3方電磁弁（O型）DC24V、2mm端子 1
14 透明 4/3方電磁弁（H型）DC24V、2mm端子 1
15 透明 4/3方電磁弁（M型）DC24V、2mm端子 1
16 透明 四方弁 1
17 透明 5/3方手動逆転弁 1
18 透明 圧力リレー、2mm端子 1
19 透明 三方弁 5
20 透明 ラジアル油圧計 0-10MPA 1
21 透明 油圧補助油タンク 1
22 透明 双方向油圧モーター 1
23 透明 油圧ステーション 1
24 透明 油圧ホース（600mm 12本、1000mm 10本、1200mm 10本） 1
25 予備オイルパイプジョイント 10
26クイックチェンジアダプタープレート 30
27 2mm油圧ソレノイドバルブブラケット 8
28 2mm絶縁端子（赤） 8
29 2mm絶縁端子（黒） 8
30 透明油圧ギアポンプ 1
31 複動シリンダ MAL20*100-CM 1
32 単動シリンダ MSAL20*100-CM 1
33 AC2000 トリプルフィッティング 1
34 減圧弁 AR2000 1
35 5/2方ハンドル型リバースバルブ 4H210-06 1
36 5/2方シングル電気制御ソレノイドバルブ 4V11006 1
37 5/2方ダブルソレノイドリバースバルブ 4V120-06B DC24V電源 1
38 5/3方ソレノイドリバースバルブ（センターシール） 4V130C06B DC24V電源 1
39 急速排気弁 QE-02 1
40 ロータリーボタンバルブ M3PL11006R 1
41 一方向スロットルバルブ KLA-06 1
42 シーケンスバルブ KPSA-G1/8 1
43 シャトルバルブまたはゲート型シャトルバルブ ST-02 1
44 エアコンプレッサーエアポンプオイルフリーマシン550W-8L 1
45 空気圧ストレートコネクタ TPC06-02/メスネジ直結 PCF0602 1
46 デュアルエアコントロール 5/2ウェイ 4A120-06 1
47 英国プラグ BS546 13A 250V 1
48 気管 RPU4*2.5 透明 40m
49 空気圧4ウェイコネクタ ∮4 4
50 空気圧3ウェイコネクタ PE4 6
51 気管ハサミ TK-3 1
52 4mm電気ケーブル 2m 両端黒 4
53 4mm電気ケーブル 2m 両端2色 2
54 2mm電気ケーブル 100CM 赤 20
55 2mm電気ケーブル 100CM 黒 20
56 2mm電気ケーブル 100CM 黄 20
57 2mm電気ケーブル 100CMグリーン 20
IV.実験リスト
実験1 5/2方手動リバースバルブ実験（空気圧）
実験2 スロットルバルブ実験（空気圧）
実験3 急速排気バルブ実験（空気圧）
実験4 5/2方シングル電気ソレノイドバルブ実験（空気圧）
実験5 5/2方ダブル電気ソレノイドバルブ実験（空気圧）
実験6 PLC制御実験（空気圧）
実験7 減圧弁実験（空気圧）
実験8 一方向圧力シーケンスバルブ実験（空気圧）
実験9 ブースタシリンダ試験実験（油圧）
実験10 5/3方手動リバースバルブ実験（油圧）
実験11 減圧弁試験実験（油圧）
実験12 スロットルバルブ試験実験（油圧）
実験13 圧力リレー試験実験（油圧）
実験14 4/3方電磁逆転弁実験（油圧）
実験15 オーバーフロー弁試験実験（油圧）
実験16 シーケンス弁試験実験（油圧）
