多機能回路基板彫刻機 PCB実験装置 教育機器 職業訓練機器

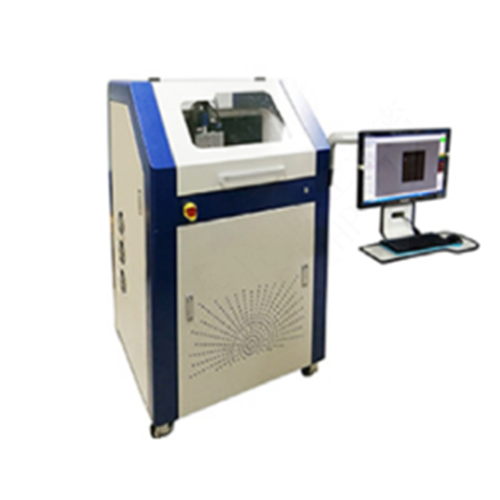

MRPCB28 多機能回路基板彫刻機 PCB実験室設備 教育機器 職業訓練機器
機能：実験室における回路基板の小ロット・迅速生産に適しています。穴あけ、グラフィックラインミリング、グラフィック輪郭ミリング、止まり穴・止まり溝の加工機能を備えています。デジタル、アナログ、デジタル・アナログ混合回路基板、無線周波数（RF）、マイクロ波回路基板、PVC、プレキシガラス、アルミニウム製のパネルや銘板に使用できます。ポリイミドフレキシブル材料への彫刻やマイクロ波回路への止まり溝の掘削も可能です。材料の彫刻・ミリング深さを正確に制御し、部品を組み立てた回路基板の修復・切断も可能です。
技術パラメータ：
加工可能な最小ワイヤ幅/ピッチ：0.075mm/0.1mm（3mil/4mil）
加工可能な最小穴径：0.15mm（6mil）
最大加工面積：305mm x 230mm
ドイツ製高速電動スピンドル使用、回転数100,000rpm
ドイツ製専用スピンドルドライバー使用
標準純正データ処理ソフトウェア Circuit CAM 7
モバイル制御システムの分解能：0.5μm
繰り返し位置決め精度：≤±2μm
システム位置決め精度：≤±10μm
最大穴あけ速度：150回/分
最大無負荷移動速度：250mm/s
花崗岩プラットフォーム、ブリッジ構造
最大輪郭加工速度：10mm/s
同軸深さ制限機能付き、接触式同軸リミットヘッド使用
20箇所の工具交換位置、電子制御、全自動工具交換
X軸およびY軸高精度サーボモーター駆動を採用した輸入機
Z軸に加え、工具深さを直接制御できる独立したW軸も搭載
垂直一体型マシンカバーを装備
産業用集塵システムを搭載
高解像度カメラ、専用レンズ、拡散反射光源を搭載
カメラターゲット位置決め機能搭載
死角のないカメラ設計で、カメラナイフシート補正機能を搭載

自動カバー開放保護機能搭載
産業用制御コンピューターとディスプレイを搭載
電源：220VAC/50Hz
消費電力：1.6kW
重量：200kg
フード寸法（長さ/幅/高さ）：850mm×900mm×1450mm
全体寸法（長さ/幅/高さ）：900mm×1400mm×1450mm
真空吸着プラットフォーム（オプション）
注：乾燥圧縮空気が必要です。圧力は6～8bar、流量は70L/分以上である必要があります
