MR3118 水処理プラントトレーナー 流体工学トレーニング機器 教育機器 職業訓練機器
1. 製品紹介
1.1 製品説明
逆浸透とは、溶液中の溶媒（通常は水）を逆浸透膜（半透膜）を通して十分に大きな圧力で分離することを指します。その方向は浸透圧とは逆です。浸透圧よりも高い圧力で逆浸透プロセスを使用することで、液体を分離、精製、または濃縮することができます。
浸透技術を用いることで、水中の溶解塩、コロイド、細菌、ウイルス、細菌毒素、そしてほとんどの有機物を効果的に除去できます。
1.2 製品の特徴
1. リアルタイム水質検出機能により、いつでも出口水の水質を把握できます。 （TDS検出装置設置済みの場合に適用、未設置の場合は適用されません）
2. プログラマブルコントローラによる全自動制御、人間工学に基づいた操作表示システム、ボタンまたはノブ1つで操作可能
また、水道水断水保護機能と全水遮断機能を備えています。
3. 電源投入時に自動的にフラッシングを行うため、手動でフラッシングする手間が省け、RO逆浸透膜の寿命を効果的に延ばします。
4. 洗練された外観と優れた安全性能を備えています。
5. フラッシング、造水、満水、渇水機能をリアルタイムで表示します。
6. 電源投入時に定時フラッシングプログラムを実行し、低圧および高圧保護機能を備えています。
2. 技術仕様
2.1 技術仕様
電源仕様：3芯AC220V
使用圧力仕様：膜前面圧力0.8kg、排水圧力0.5kg、使用圧力は10kg以下。
水源圧力要件：水圧は0.15～0.4MPAである必要があります。
動作条件：機器の動作環境は5℃～45℃です。 （過冷却および過熱は機器を損傷します）
2.2 寸法および重量
寸法1：1750mm×650mm×1600mm
重量1：<350kg
3. 製品各部の名称と機能概要

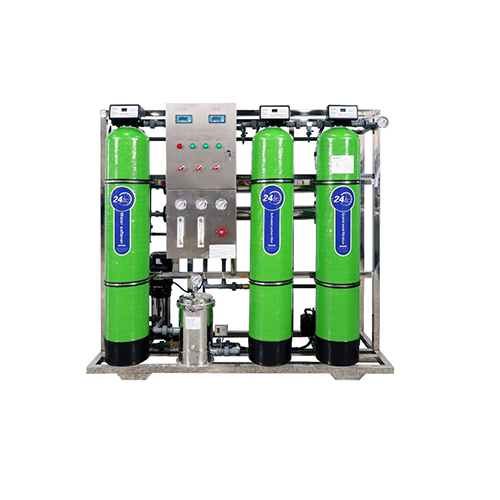

3.1 製品本体
番号 名称
1 軟化フィルターポンプヘッド
2 軟化フィルター
3 電気ボックス
4 高圧ポンプ
5 活性炭フィルターポンプヘッド
6 水質検出集水口
7 石英砂フィルターポンプヘッド
8 原水圧力計1
9 純水圧力計
10 膜前圧力測定計
11 原水圧力計2
12 純水流量計
13 原水流量計
14 原水流量調整弁
15 活性炭フィルター
16 石英砂フィルター
17 精密圧力計
18 精密フィルター
19 圧力制御スイッチ
20 送水ポンプ
3.2 製品電気部品
番号 名称
1 純水導電率メーター
2 原水導電率計
3 電源表示灯
4 原水ポンプ運転表示灯
5 逆洗運転表示灯
6 ブースターポンプ運転表示灯
7 電源スイッチ
8 原水ポンプスイッチ
9 ブースターポンプスイッチ
3.3 製品付属品
番号 名称
1 RO逆浸透膜
2 フロートスイッチ
3 水質検査用具箱
4 ろ過膜
4. 製品構成一覧
番号 名称 数量
1 ろ過ポンプヘッド 3
2 石英砂ろ過器 1
3 精密圧力計 1
4 精密ろ過器 1
5 圧力制御スイッチ 1
6 送水ポンプ 1
7 活性炭ろ過器 1
8 軟化ろ過器 1
9 原水圧力計 2
10 純水圧力計 1
11 膜前圧力計 1
12 流量計 2
13 RO逆浸透ろ過槽 2
14 高圧ポンプ 1
15 導電率計 2
16 表示灯 4
17 スイッチ 1
18 キー1
19 RO逆浸透膜 1
20 フロートスイッチ 2
21 水質検査用具箱 1
22 ろ過膜 5
5. 製品教育実験リスト
(1) トレーナー機器設置前の準備
(2) トレーナー機器の設置手順
(3) トレーナー機器のフラッシング方法とろ材の交換
(4) 逆浸透装置の使用方法
