1. 製品紹介
1.1 製品概要
本製品は、教育用途向けに設計された環境配慮型の電気配線実習装置であり、主に電気制御や関連科目の実習教育に用いられます。その主要な特徴は、環境に優しい素材の使用、経済性・耐久性の高さ、そして安全性と利便性の良さにあります。モジュール設計を採用することで、学生が回路接続やトラブルシューティングなどのスキルを習得できるよう支援すると同時に、教育コストの削減やメンテナンス作業の負担軽減も実現しています。
1.2 製品の特徴
長寿命設計：耐食性および耐経年劣化性に優れ、長期間の使用に耐えうる設計となっています。これにより、長期的な機器の買い替え・交換にかかるコストを低減します。
省エネルギー設計：回路構造を最適化することで電力損失を低減し、低電圧環境下での安全実習を可能にします。
多機能な実習支援：グリッドフレーム（格子枠）上に各種電気機器を設置することができ、代表的な電気回路を用いた一連の配線実習を網羅的に実施することが可能です。
安全性と信頼性：4mm径の安全端子台、欧州規格準拠のコンセント、および産業用防水プラグを採用しています。これらの接続部は、非稼働状態においては金属接点に直接触れることができない構造となっており、学生による不慮の接触事故を未然に防ぎます。また、配線実習台の表面には高絶縁性の塗料が施されており、傷がつきにくく、広い動作温度範囲に対応します。さらに防塵・防水性能も備えているため、液体の飛散や粉塵の侵入に起因する短絡（ショート）事故のリスクを回避します。
保護機能：漏電遮断器を搭載しており、すべての出力電源を確実に遮断することが可能です。回路の過負荷、短絡、または漏電が発生した際には、直ちに電源供給を遮断し、実習における安全性を確保します。 2. 技術仕様
2.1 基本技術パラメータ
動作電源    単相3線式 AC 220V ±5% 50Hz
動作環境    -10℃～+40℃
2.2 機器外観パラメータ
寸法    1255mm × 630mm × 1460mm（実験台）
950mm × 500mm（グリッドフレーム）
重量    <200kg
3. 製品紹介

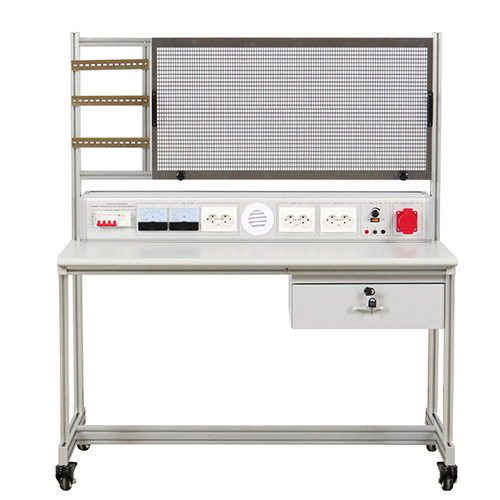

3.1 製品の主要構成部品
No.    名称    数量
1    フレーム部    1
2    電源ボックス部    1
3    グリッドフレーム部    1
3.2 製品の電源ボックス
No.    名称    数量
1    主電源スイッチ    1
2    交流電圧計    1
3    交流電流計    1
4    欧州式コンセント1    1
5    通気口    1
6    欧州式コンセント2    1
7    欧州式コンセント3    1
8    4mm安全端子    2
9    ヒューズホルダー    1
10    ポテンショメータ    1
11    DC2-30V電源スイッチ    1
12    産業用防水コンセント    1
3.3 製品付属品
No.    名称    数量
1    管ヒューズ    5
2    プラスチック製固定クリップ    20
4. 製品を用​​いた教育実験一覧
(1) 機器の基本操作
