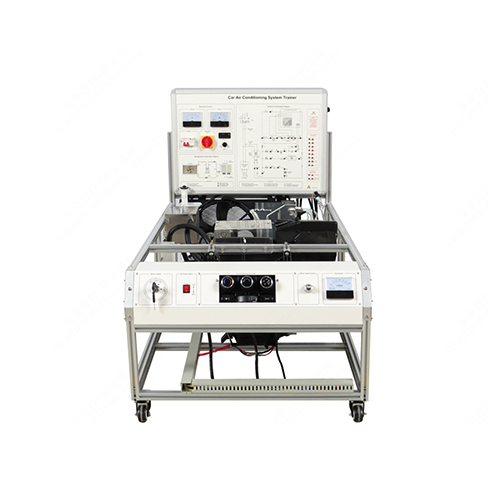

MR112A 自動車用エアコンシステムトレーナー 教育機器 職業訓練機器
1. 製品紹介
1.1 製品説明
このトレーニングワークベンチは、自動車のエアコンシステムをそのまま再現し、モーターでエンジンを模擬してエアコンシステムを駆動することで、自動車用エアコンシステムの構造と動作原理を忠実に再現します。
エアコンの正常な動作原理を学びましょう。
冷媒は、蒸発器で蒸発する際に熱を吸収し、凝縮器で液化する際に熱を放出します。車内の熱は冷凍サイクルを通じて車外へ継続的に伝達され、車内の温度を下げます。冷却された空気は送風機から車内に送り込まれ、車内の空調を実現します。
1. 圧縮プロセス：コンプレッサーは、低温・低圧のガス状冷媒を高温・高圧のガス状冷媒に圧縮し、その圧力と温度を高めて、その後の凝縮・液化プロセスに備えます。
2. 凝縮過程：高温高圧のガス冷媒がコンデンサーに入ります。コンデンサー内で冷媒はヒートシンクを介して外気と熱交換し、車外の空気に放熱しながら徐々に冷却され、高温高圧の液冷媒になります。
3. 絞り過程：高温高圧の液冷媒は膨張弁によって絞り込まれ、減圧され、低温低圧の液冷媒となり、蒸発器に入ります。
4. 蒸発過程：低温低圧の液冷媒は蒸発器内で気化し、蒸発器周辺の空気の熱を吸収して空気温度を下げ、冷風を形成します。同時に、冷媒は低温低圧のガス冷媒に気化し、コンプレッサーに吸入されて新たなサイクルを開始します。
5. 空気循環：送風機は車内の空気をエアコンシステムに取り込み、エバポレーターで冷却した後、再び車内に送り出すことで、車内の空気を循環冷却します。さらに、エアコンシステムは、エアダクト内のダンパーを調整することで、各吹出口への空気の流れを制御し、車内の各エリアの温度を調節することもできます。
1.2 製品の特徴
自動車用エアコンシステムの動作原理とプロセスを実演します。
複数の故障点を設定し、自動車の故障をシミュレートしてトラブルシューティングを行うことができます。
2. 技術仕様
2.1 技術仕様
電源仕様：単相3線式 AC 220V ±10% 50Hz
2.2 寸法および重量
寸法：1530mm×930mm×1200mm
重量：177kg
3. 製品各部の名称と機能概要
3.1 製品本体
番号 名称 数量
1 電気パネル 1
2 空調システム部品 1
3 ユニバーサルホイール 4
3.2 製品電源ボックス
番号 名称 数量
1 電圧計 1
2 電流計 1
3 2Pブレーカー 1
4 電源スイッチ 1
5 温度計 1
6 回路図 1
7 回路図 1
8 故障設定ボタン 10
3.3 製品空調部品
番号 名称 数量
1 エアコンシステム部品 1
2 キースイッチ 1
3 DC電源スイッチ 1
4 冷暖房切替ノブ 1
5 ブロワーギアスイッチ 1
6 エアコン吹出口スイッチ 1
7 A/Cスイッチ 1
8 速度調整ノブ 1
9 タコメータ 1
10 コンプレッサー 1
11 エアコン吹出口 1
12 エアコン吸気口 1
13 エンジン 1
14 コンデンス 1
15 エバポレーター 1
16 ヒーター水タンク 1
17 ヒーター 1
3.4 製品付属品
番号 名称 数量
1 ホイップ用真空ポンプ 220V 50Hz 1
2 自動車修理工具キット（フッ素ダブルゲージバルブ本体 1個、調整ジョイント 1組、レンチ 1本、防爆フッ素チューブ 3本、R134a 栓抜き 1個） 1
3 オートエアコン Oリング 18グリッド 225 + バルブコアレンチ 1
4 エアコン配管 ガソリン配管取り外し工具 16点セット 1
5 デジタルマルチメーター UA 9205 1
6 ハロゲン検出器 DY 5750B 1
7 ヒューズ 挿入ヒューズ 中 50A 5
4. 製品教育実験リスト（詳細は実験ガイドを参照）
(1) フッ素充填プロセス実験
(2) 自動車エアコンシステム操作実験
(3) 自動車エアコンシステムの故障設定およびトラブルシューティング実験
11 貯水槽
