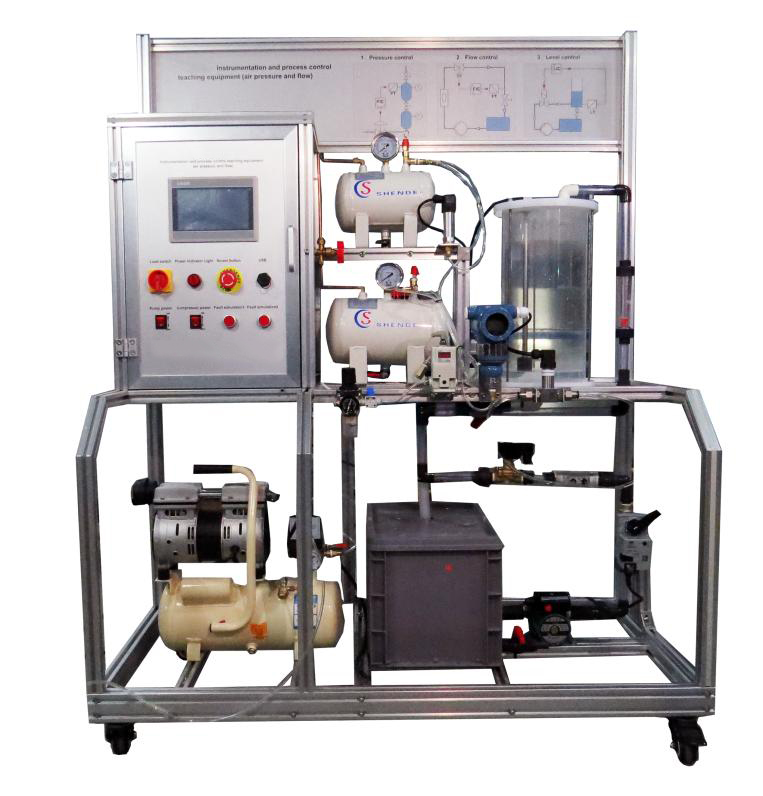

MR379E計装およびプロセス制御教育機器（空気圧および流量）教育機器モジュラー製品システム

I. 製品の概要

1.1 概要概要

このトレーニングデバイスは、主にさまざまな種類の産業用センサー、空気圧制御、油圧制御、電気スイッチ、PLCプログラマブルロジックコントローラー、マンマシンインターフェースなどで構成され、学生の対応する知識とスキルを育成します。

（1）トレーニングプラットフォームは、アルミニウム合金基板を使用して、安定した構造のトレーニングプラットフォームを構築します。各アクチュエータモジュールはベースプレート上に配置されているため、使いやすく、損傷しにくいです。
（2）トレーニング装置には電気制御盤が装備されており、システムの電源は安全プラグから引き出され、トレーニング装置の配線は安全で信頼性の高い端子を介して接続されています。
（3）機械技術（空気圧技術を含む）、センサー技術、PLC制御、通信ネットワーク技術の有機的な統合は、現代の製造製造プロセスの特性を反映しています。全体の構造は、モジュールを簡単に交換できるオープンおよび分解タイプを採用しています。モジュールの内容は、生産機能と統合学習機能の原則に従って決定されるため、教育や競技中に必要なモジュールを簡単に選択できます。

II. パフォーマンスパラメータ

（1）入力電力：単相120V±10％50Hz
（2）寸法：1250mm×600mm×1600mm
（3）機械容量：<1.5KVA
（4）重量：<100kg
（5）使用条件：周囲温度-10℃〜+ 40℃相対湿度<85％（25℃）

III. 製品構成

3.1 電源入力ユニット

電源入力端子はトレーニングプラットフォームの配電エリアに配置され、プラグから引き出され、システムの総電源は漏電遮断器によって制御されます。

3.2トレーニングテーブル

（1）トレーニングプラットフォームはアルミニウム合金フレームで構成されており、実験のために平らな地面に置くことができます。構造はしっかりしていて美しいです。
（2）付属品
USBケーブル

3.3 パネル部分

1-タッチスクリーン2-電源スイッチ3-電源インジケータ4-緊急停止スイッチ5-USBインターフェース6-ポンプスイッチ7-コンプレッサースイッチ8-アナログ障害19-アナログ障害2

3.4アクチュエータの構成

（1）空気圧制御システム
減圧弁
圧縮空気は、減圧バルブを介してデバイスのすべての空気圧コンポーネントに供給されます。減圧弁の出口端は弁で制御されており、デバッグに便利です。システム稼働中、減圧弁の圧力値を0.6MPaに調整します（圧力調整ノブを引き上げ、ノブを回して圧力値を0.6MPaに調整します。調整が完了したら、ノブを押し下げてロックします。ノブとそれが回転するのを防ぎます）。
1-圧力調整ノブ2-空気出口3-空気入口4-空気出口スイッチ5-圧力計
コンプレッサー
圧縮空気入力ユニット
1スイッチ2エアアウトレット3圧力計4ガスタンク

ガソリンタンク
1.大型ガス貯蔵タンク2.小型ガス貯蔵タンク3.圧力センサー4.圧力計15.圧力計26.排気バルブ
空気圧比例圧力レギュレーター、圧力センサー
1-空気圧比例圧力調整バルブ2-インテリジェント圧力トランスミッター3-差圧トランスミッター
インテリジェント圧力トランスミッター
動作原理
インテリジェント回路基板は、高度な集積回路とSMT技術を採用して、変換回路と処理回路を回路基板に集中させています。送信機のマイクロプロセッサは、ADおよびD / A変換モジュールの動作を制御し、デジタル通信および自己診断機能も完了します。動作中、マイクロプロセッサはA / D変換モジュールを制御して、敏感な要素からのアナログ信号をサンプリングして変換し、デジタル信号に変換します。マイクロプロセッサは、信号の線形化、温度補償、工学単位の変換などを含むデジタル信号を処理します。マイクロプロセッサは、センサーの特性評価、範囲、減衰時間、およびその他の機能を完了することもできます。 E2PROMは、すべての構成および微調整パラメーターを保管します。メモリは不揮発性であるため、電源をオフにしても、保存されているパラメータが失われることはありません。
（2）油圧制御ユニット
1-水タンク2-電磁弁3-オリフィス流量計4-電気調整弁5-水ポンプ6-排水弁
1-液面センサー2-ガラスタンク3-回転計

3.5 タッチスクリーン

1.メインインターフェース
2.圧力制御実験インターフェース
3.フロー制御実験インターフェース
4.液面制御実験インターフェース

IV. トレーニングコンテンツを完了できます

（1）圧力制御実験
（2）フロー制御実験
（3）液面制御実験
（4）シミュレーション失敗実験
