MR717E：三相かご形誘導電動機・直流複巻電動機 教育用・スマートグリッド実習用機器
1. 製品概要
1.1 製品説明
直流複巻電動機の固定子には、直巻巻線と分巻巻線という2つの独立した界磁巻線が備わっています。これら2つの界磁方式を組み合わせたものが直流複巻電動機です。直巻巻線は太い導線を比較的少ない巻数で構成し、回転子（電機子）回路と直列に接続して電機子電流を流します。一方、分巻巻線は細い導線を多数回巻いて構成し、電源に対して直接並列に接続して、小さく一定の界磁電流を流します。
1.2 製品の特長
高い始動トルク。
優れた回転速度安定性。
2. 技術仕様
2.1 技術パラメータ
定格電圧：三相5線式、400V、50Hz
動作環境条件：周囲温度 -10℃～+40℃、相対湿度 85%未満（25℃時） 2.2 寸法および重量
寸法：530mm × 230mm × 220mm
重量：20kg未満

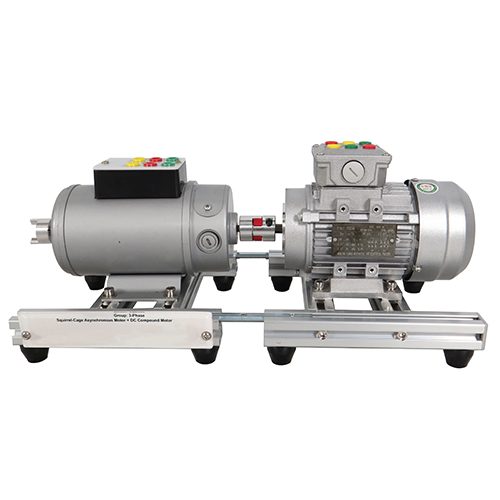

3. 製品の構成部品名称および機能
3.1 本体
番号
名称
数量
1
直流複巻モータ
1
2
カップリング
1
3
三相かご形誘導モータ
1
3.2 製品付属品
番号
名称
数量
1
4mm安全接続ケーブル、1m、両端プラグ付、黄色
2
2
4mm安全接続ケーブル、1m、両端プラグ付、緑色
2
3
4mm安全接続ケーブル、1m、両端プラグ付、赤色
5
4
4mm安全接続ケーブル、1m、両端プラグ付、青色
2
5
4mm安全接続ケーブル、1m、両端プラグ付、黒色
5
4. 製品による実験一覧（詳細は実験マニュアルを参照）
(1) 直流複巻モータの概要理解
(2) 動作実験：直流複巻モータと三相かご形誘導モータの組み合わせ運転
