モーター教育や小規模産業訓練の分野において、三相非同期スリップリングモータは、その独自の利点、特に制御可能な始動と精密な速度制御により、標準的なかご形非同期モータとは一線を画し、電気駆動システムの教育における中核的な機器となっています。本稿では、MR613E三相非同期スリップリングモータについて、その動作原理、主要機能、技術仕様、構造構成、教育実験における応用例を網羅的に解説します。 I. 製品概要：MR613Eスリップリング非同期モータとは？

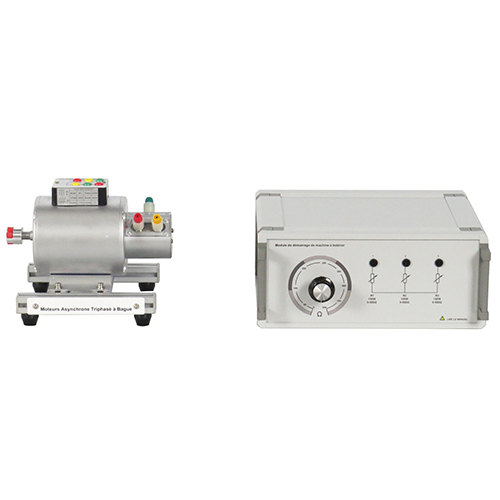

MR613E三相非同期スリップリングモータ（巻線形回転子型非同期モータとも呼ばれる）は、教育・訓練環境向けに特別に設計された三相非同期モータです。従来の非同期モータと比較して、MR613Eの重要な設計上の特徴はロータ回路構造にあります。スリップリングとブラシの組み合わせによりロータ巻線が外部回路に接続され、ロータループの外部制御が可能になります。これにより、始動時のサージ電圧の高さや速度制御性能の低さといった一般的な問題を効果的に解決し、電気制御およびモータ駆動システムのトレーニングにおける重要な教材となっています。
1.1 主要構造部品
MR613Eスリップリングモータは、ロータ制御構造を最適化しながら、三相非同期モータの伝統的なコア構造を維持しています。その3つの主要部品は、明確かつ精密な連携のもとで動作します。
固定子部：標準的な三相非同期モータと同じ構造で、鉄心と三相対称巻線で構成されています。三相電源に直接接続され、電磁誘導とエネルギー変換の中核となる固定部品として機能し、モータの安定運転に必要な基本出力電力を供給します。
ローター部：三相スター結線で巻線が接続され、巻線端は3つのコレクタースリップリングに接続されています。かご形モータの密閉型ローター構造とは異なり、この設計は外部制御回路のハードウェア基盤を提供し、可変速制御とソフトスタートを可能にする重要な要素となっています。
スリップリング・ブラシアセンブリ：コア制御部品として機能するこのアセンブリは、カーボンブラシとスリップリングの接触を介して、ローター巻線と抵抗器や可変周波数ドライブなどの外部機器との電気的接続を確立します。運転中は、可変抵抗器や可変周波数ドライブ（VFD）などの機器を柔軟に接続することで、ローター回路パラメータを自由に調整でき、モータ性能の動的な制御が可能になります。
1.2 製品の主要特長
MR613Eは、教育訓練に典型的な頻繁な使用、反復運転、多様な環境といった要求を満たすために、総合的に最適化されています。本製品には3つの主要な特長があります。
卓越した電気安全性：特殊な保護設計と信頼性の高い接地構造を採用し、漏電や短絡などの危険を効果的に防止します。学生の実習や体系的なトレーニングコースなど、様々な教育シナリオに適しており、安全な電気操作を保証します。
洗練された構造設計：すっきりとした美しい外観と、すっきりとした内部レイアウトが特徴です。部品は論理的に配置されているため、教師と学生はモーターの内部構造を容易に観察し、動作原理を理解できます。また、設置、点検、メンテナンスも容易です。
堅牢な耐久性と長寿命：高強度で耐腐食性に優れた素材を使用しているため、日常的なトレーニングや様々な環境条件に耐えることができます。優れた耐摩耗性と耐老化性により、機器の寿命が大幅に延び、交換コストを削減します。

II. トレーニング基準を満たす精密な技術仕様
MR613Eは、教育訓練機器の基準に厳密に準拠して設計されています。本製品は、一般的な国内の電気教育環境に適合するパラメータを備えており、優れた互換性と安定性を提供します。主な技術仕様は以下のとおりです。
2.1 電気的および環境的パラメータ
定格電源：三相5線式（AC 380V、50Hz）。国内の大学キャンパスの研修センターや研究室における標準的な電源システムに完全に適合するため、既存の電源インフラを変更することなくすぐに使用できます。
動作環境：周囲温度-10℃～+40℃、相対湿度25℃で85%以下に適しています。標準的な研究室や研修センターの環境にシームレスに対応します。研修用教室。
2.2 寸法と重量
本装置は、380mm × 220mm × 240mm、重量10kg未満という軽量かつコンパクトな設計が特徴です。小型で持ち運びやすい形状のため、実験室への設置や実習用ベンチへの配置が容易であり、教室でのデモンストレーションへの移動にも便利で、幅広い教育シーンに適しています。

III. 構成部品の完全分解：装置の構造的ロジックの理解
MR613Eは、主要部品と付属品の役割が明確に定義された、モジュール式かつ標準化された構造を採用しています。この設計により、安定した動作を確保しつつ、学生が各部品の機能を容易に学習し、モーターシステムの構成原理を迅速に把握できるようになっています。
3.1 主要構成部品
本体は、連携して完全なモーター動作・制御システムを形成する7つの主要部品で構成されています。
1. 電源端子台（1個）：主電源入力の処理、配線の整理、および安定した標準化電源の供給を行います。
2. カップリング（1個）：モーターの動力出力を負荷装置に接続し、動力伝達を行うとともに、産業現場の負荷条件を模擬します。
3. 三相スリップリングモーター（1台）：電気エネルギーを機械エネルギーに変換してモーターを駆動する、動力源となる主要部品です。
4. スリップリング端子台（1個）：ローター回路への外部配線接続用で、速度調整やソフトスタート制御のためのポートを提供します。
5. モーターベース（1台）：モーターを確実に支持し、振動抑制と安定性を提供することで、揺れのない円滑な動作を確保します。
6. スリップリング始動器（1個）：モーターの始動シーケンスを制御し、ソフトスタート機能の実現と突入電流の低減を行います。
7. 円盤型抵抗器（3個）：外部制御抵抗用の主要部品であり、ローター回路と接続して、モーター速度や始動トルクの精密な調整を可能にします。
3.2 標準付属品セット
本装置には、実習要件を満たす安全配線用付属品一式が付属しています。これらの付属品は標準化された仕様であり、安全規制に適合しています。付属品には、4色の（緑、赤、黒、黄）4mm安全パッチコードや専用コネクタが含まれます。明確な色分けと使いやすいプラグアンドプレイ設計は、標準的な配線手順に準拠しており、学生が標準化された配線を行う習慣を身につけるのに役立ちます。

IV. 主要な教育・実験用途：実習ニーズへの対応
MR613Eは、電気工学の実習用に設計された専門的な教育用モーターユニットです。主に三相巻線形（スリップリング）誘導電動機の配線および始動実験に重点を置いており、モーター駆動システムや電気制御に関する基礎実習において重要な役割を果たします。
