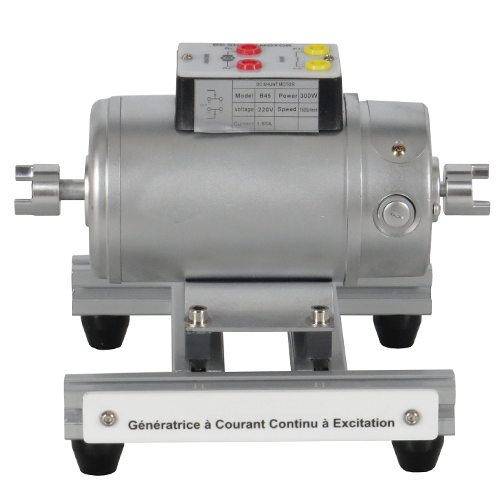

MR611E DC励磁発電機は、モーター教育実験、直流発電原理の訓練、電気制御訓練などにおいて頻繁に用いられる主要な訓練装置です。分巻式直流発電の原理に基づき、モーターと発電機の両方の動作モードを備え、構造がシンプルで安全な動作と安定したパラメータを実現しているため、大学の電気工学教育、実験室での原理実証、直流発電特性試験に最適です。本稿では、公式製品情報に基づき、この装置の主要な特長を包括的に分析します。

I. 製品の基本原理：分巻式自励直流発電アーキテクチャ
MR611E DC励磁発電機は、直流発電機の最も古典的なモデルの一つである分巻式自励直流発電機です。
その構造上の特徴は非常に独特です。励磁巻線（磁場を発生させるコア巻線）と電機子巻線が、直巻式や複巻式の直流発電機とは異なり、並列に接続されています。この並列巻線構造により、無負荷時の特性と電圧調整範囲がより安定しており、電圧調整実験の教育に適している主な理由となっています。
自己励磁式発電機であるため、外部の独立した励磁電源は不要です。電機子出力によって励磁回路を駆動し、電圧の立ち上がりと発電を自律的に行​​うため、従来の直流発電機の基本的な動作原理を完全に再現しています。

II. 主要製品特長：広範囲でスムーズな電圧調整
MR611E直流励磁発電機の最大の技術的利点は、電圧調整機能であり、一般的な固定電圧発電機との決定的な違いです。
本装置の励磁巻線は、調整可能なレオスタットと直列に接続されています。実験や使用時、励磁回路の励磁電流は、レオスタットの抵抗値を調整することでスムーズに変化させることができます。励磁電流の精密な変化は、発電機の内部磁場強度を直接変化させ、最終的に広範囲にわたる連続的な発電機出力電圧の調整を実現します。
この機能は、「励磁電流－磁場強度－出力電圧」の関係を視覚的に示すため、直流発電機の電圧調整特性実験や負荷特性実験といった教育シナリオに最適です。実験現象は明瞭で、データの直線性も優れています。

III. 標準的な教育環境に適した精密な技術パラメータ
MR611E励磁発電機は、標準化されたパラメータと軽量設計を採用しており、一般的な実験室の電源環境に適しています。主要パラメータは以下のとおりです。
1. 電源および動作パラメータ
入力電源仕様：単相2線式DC 220V ±5%、50Hz（標準動作条件）
定格動作パラメータ：定格電圧220VDC、定格電流1.65A、安定出力電圧220V、定格回転速度2000rpm
2. 軽量設計
本体重量は20kg未満で、コンパクトかつ持ち運びが容易です。特別な取り付けベースは不要で、実験室の卓上トレーニング環境に最適であり、設置と保管が非常に便利です。

IV. デュアルパーパス機能：モーターまたは発電機として使用可能
このMR611E DC励磁発電機は、双方向動作と極めて高い機能柔軟性を備えています。
1. 発電機モード：機械動力によって駆動され、自己励磁により220V DC電圧を出力します。実験負荷や各種電気トレーニングモジュールへの電源として使用できます。
2. モーターモード：対応するDC電源に接続すると、DCモーターとして動作し、DC分巻モーターの駆動特性、速度制御特性、トルク特性を実証できます。
この一台でモーターと発電機の両方として双方向のトレーニングが可能となり、実験プロジェクトを大幅に充実させ、費用対効果とトレーニングの適応性を最大限に高めます。トレーニングシステム全体において、この装置は主に実験負荷の中核として機能し、様々なDC電気特性試験に安定した負荷条件を提供します。

V. 装置構成と付属品一覧
1. 主要構成部品
装置の主要構造は非常にシンプルで、4セットの電源端子台と1つの発電機本体の2つの主要部品で構成されています。端子台の配置は標準化されており、4mm安全ケーブルに対応しているため、配線が明確で、短絡のリスクを低減し、トレーニング中の安全な操作を保証します。
2. 標準付属品　トレーニングに必要な付属品一式が製品に同梱されているため、追加購入の必要がなく、すぐに使用可能：
- 黒色4mm安全接続ケーブル：2本
- 赤色4mm安全接続ケーブル：2本
- 機器固定ストリップ：1個　専用の安全ケーブルは優れた絶縁性とスムーズな挿入・取り外しを実現します。固定ストリップは機器をしっかりと固定し、実験中のずれを防ぎ、トレーニングの安定性と安全性を向上させます。

VI. 主要な教育実験アプリケーション
MR611E DC励磁発電機は、電気自動化、モータ駆動、電力システムトレーニングの中核となる機器です。数多くの古典的な教育実験を実行でき、詳細な実験手順はすべて付属の実験マニュアルに記載されています。主要なトレーニングプロジェクトには、DC分巻発電機の​​電圧上昇実験、励磁電流電圧調整特性実験、発電機負荷特性試験、DCモータと発電機の双方向運転条件切り替え実験などがあり、学習者がDC励磁発電機の発生に関する基本原理と実践的なスキルを包括的に理解するのに役立ちます。

VII.結論
MR611E直流励磁発電機は、高精度・教育グレードの分巻式直流励磁発電機として、自己励磁式で安定した分巻構造、滑らかで広範囲な電圧調整性能、柔軟な多目的機能、軽量かつ安全な設計といった特長から、様々な大学や専門学校のモーター実習室で主流の機器となっています。直流発電の理論特性を正確に再現するだけでなく、実習を通して励磁電圧調整、負荷特性、エネルギー変換といったコアとなる知識を学習者が深く理解するのに役立ちます。直流モーター教育において、欠かせない高品質な実習装置と言えるでしょう。
