メカトロニクスや産業用オートメーションの分野において、理論は基礎の要石となりますが、真のエンジニアリング能力を築く鍵となるのは、何と言っても「実践的な演習」です。今回は、コンパクトでありながら強力な教育ツールである「MR540E トレーニングキット」を詳しくご紹介します。本キットは、三菱電機製のFX-3 PLC、GSシリーズ7インチHMI、そして仕分けコンベアのアプリケーション機能を搭載しています。
これは単なる一般的なトレーニングボードではありません。仕分けシステム、PLCロジック、HMI統合、そしてセンサー技術における中核的な概念を習得できるよう設計された、持ち運び可能な「産業用シミュレーションステーション」なのです。電気工学やオートメーション分野を学ぶ学生や実習生にとって、なぜこのシステムがこれほどまでに重要なのか、その理由を探っていきましょう。

1. 製品紹介：「箱の中に収まる教室（Classroom in a Box）」
1.1 MR540Eとは？

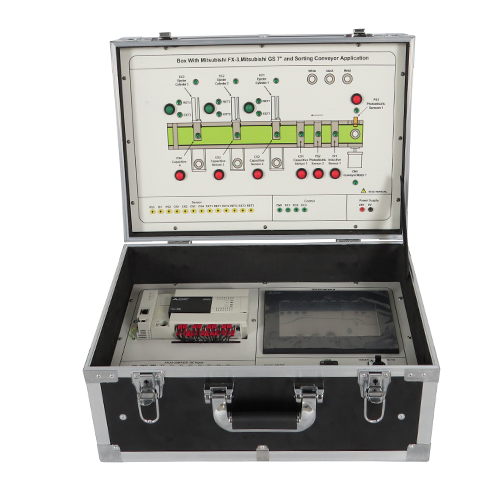

MR540Eは、実際の産業現場における仕分け作業のシナリオを再現する、実践的なトレーニング装置です。以下の4つの主要技術を、単一の「オープンアーキテクチャ・プラットフォーム」の中に統合しています。
PLC制御（三菱 FX-3）
HMI（ヒューマン・マシン・インターフェース）（三菱 GSシリーズ 7インチ）
空圧制御のシミュレーション
センサー検知およびモーター駆動のシミュレーション
すべての構成部品が隠されて見えない「ブラックボックス型」のシステムとは異なり、MR540Eは配線が露出した「オープン配線設計」を採用しています。そのため、学生は実際に手を動かし、回路の結線、ラダーロジックプログラムの作成、HMI画面の設計、そして不具合箇所の特定（トラブルシューティング）といった作業を行う必要があります。この一連のプロセスを通じて、教科書で得た知識と実際の工場現場での運用との間に橋を架け、総合的なエンジニアリングスキルを培うことができるのです。
1.2 主な特長
端子台インターフェース：仕分けコンベア・アプリケーションに関連するすべての主要な電気インターフェースは、アクセスしやすい位置にある「端子台」へと配線されています。これにより、基本的な配線実習から、より複雑な制御システムの構築に至るまで、幅広い演習に対応することが可能です。
包括的な構成：本キットは、箱から取り出してすぐに使用できる状態にあります。すべての構成部品はあらかじめ最適に選定・調整されており、各要素が連携してスムーズに動作することを保証します。
安全第一の設計：ユーザー自身、そして精密な電子部品の双方を確実に保護するため、堅牢かつ信頼性の高い安全保護システムが組み込まれています。可搬性：寸法はわずか480mm x 320mm、重量は20kgと軽量・コンパクトであり、教室間や異なる実習会場への移動・運搬が容易に行えます。 実践的なシミュレーション：仕分け用コンベアベルトは、実世界のシナリオを忠実に再現しています（光電センサーによる「荷物」の検知や、空圧アクチュエータによる仕分け動作など）。これにより、実習生は実際の産業現場に極めて近い環境で実践的な訓練を行うことができます。
体系的な実習カリキュラム：付属の実習カリキュラムは、基礎知識、操作手順、保守・点検、安全管理手順など、多岐にわたる学習項目を網羅しています。

2. 技術仕様
配線方法について解説する前に、まずは本装置の基本仕様（パラメータ）を確認しておきましょう。MR540Eは標準的な産業用電源を使用して動作し、教室環境における頻繁な使用にも耐えうる堅牢な設計が施されています。
基本仕様（パラメータ）
動作電源：単相3線式 AC 220V / 50Hz
周囲温度：-10°C ～ +40°C
周囲湿度：85%未満（25°C時）
物理仕様
寸法：480mm（奥行） x 320mm（幅） x 260mm（高さ）
重量：20kg

3. 構成要素の解説：MR540Eの内部構造
まずはハードウェアの構成を理解することから始めます。本システムは主に、「メインユニット（PLC/HMI）」、「シミュレーションパネル」、および「付属品」の3つのセクションに大別されます。
3.1 メインユニット（コントローラおよびI/Oインターフェース）
筐体の中核には、三菱電機製のPLC（FX-3シリーズ）と、7インチのタッチパネル式HMI（GSシリーズ）が搭載されています。以下に、主要な物理ポート（端子）の構成について解説します。
PLCインターフェース部：PLCへの入力端子16点、出力端子16点、およびPLC専用の電源入力端子を備えています。また、PLCとHMI間の通信を可能にするためのEthernetポートも、本セクションの上部に配置されています。
HMIインターフェース部：HMI用の電源入力端子に加え、タッチパネルへのプログラム転送（アップロード）に使用するUSB​​ポートを備えています。
電源・安全管理部：主電源入力端子、DC 24V電源出力端子（計3系統）、および主電源スイッチが配置されています。 3.2 シミュレーションパネル（「選別コンベアベルト」用ユーザーインターフェース）
パネルの上部セクションは対話型のシミュレーションエリアとなっており、ボタンやLEDインジケータを用いて、物理的な選別プロセスを模擬的に再現します。
シリンダーステータスインジケータ：空圧シリンダーの動作を模擬するために、シリンダーの「収縮状態」を示すインジケータが3つ、「伸長状態」を示すものが3つ、そして「動作中（アクティブ）」の状態を示すものが3つ配置されています。 検知エリアのシミュレーション：「Bundle 1/2/3」および「Material 1/2/3」とラベル付けされた光電検知用ボタンと、それに対応するインジケータランプが備わっています。これらの構成要素は、異なる種類の荷物を識別するために使用されるセンサーの機能を模擬する役割を果たします。
システム制御エリア：供給（フィード）ボタン、モーター動作表示ランプ、およびシステムの起動・停止ロジックに関連する制御コンポーネントが含まれています。
3.3 付属品（ケーブルおよびコネクタ）
梱包を開封すると、c以下の配線用構成部品を含む、完全なアクセサリキットです。
プログラミングおよび通信用ケーブル：イーサネットケーブル1本（PLC-HMI間通信用）、USBプログラミングケーブル1本、電源コード1本。
安全実験用ケーブル：色分けされた電気安全用パッチコード（ジャンパー線）計40本（黒、赤、黄、青、緑の各色、すべて長さ1m、直径2mm）。各色は異なる信号種別に対応しており（例：赤はプラス、黒はマイナス、黄は信号線など）、学生が適切かつ標準化された配線実習を行うことを支援します。

4. 実習実験プロジェクト一覧
MR540Eは、体系化されたカリキュラムの枠組みの中で、その真価を発揮します。以下は、本システムで実施可能な代表的な実験プロジェクトの一覧です。
フェーズ1：基礎導入
ソフトウェアのインストールと通信設定：GX Works（PLCプログラミングソフトウェア）およびGT Works（HMI設定ソフトウェア）をインストールし、FX-3 PLCとGS 7インチタッチスクリーンHMI間のイーサネット通信を確立します。
機器の基礎実習：個々の構成部品の名称と役割を特定し、電圧要件（DC 24VとAC 220V）を理解するとともに、システム全体の正しい電源投入手順を習得します。
フェーズ2：基本ロジックと配線実習
3. モーター制御：仕分け用コンベアベルトモーターの始動・停止ロジックを作成し、実際の配線接続作業を行います。
4. センサーの調整（キャリブレーション）：シミュレーションパネル上の光電検出ボタン（バンドル1～3）を使用し、FX-3 PLCへの入力信号を発生させる操作を行います。
5. 表示灯の制御：PLCの出力端子を介して制御パネル上の17個の表示灯を制御するプログラムを作成し、特定のルールに従って各表示灯が点灯するように設定します。
フェーズ3：仕分けおよび空圧制御ロジック
6. 空圧シリンダーの制御：PLCの出力信号を用いて空圧シリンダーの伸長・収縮動作を制御します（パネル上の表示灯を通じてシリンダーの状態を監視します）。 7. 物体仕分けロジック：シンプルなプログラムを作成します。例えば、「物体1」が到着した際に「シリンダー1」を伸長させて動作させ、「物体2」はそのまま通過させて後続の「シリンダー2」による処理へと送る、といった動作を実現するプログラムを作成します。 8. HMI統合：GSシリーズの7インチタッチスクリーンインターフェース上に制御画面を作成し、画面上のボタン操作によって、実機側の物理ボタンの機能を上書き（オーバーライド）できるように設定します。
フェーズ4：高度なシステムとトラブルシューティング
9. 故障シミュレーション：インストラクターが意図的に模擬的な故障（例：断線や短絡など）を発生させます。受講者は、提供された回路図を参照しながら、マルチメーターや端子台を駆使して原因を診断し、問題を解決する実習を行います。
10. 複雑な仕分けシーケンス：自動仕分けサイクル全体を制御するプログラムを作成します。具体的には、「供給センサーの検知 → コンベアベルトの始動 → 搬送物の種類判定 → 空圧シリンダーによる仕分け → カウンターの加算 → HMI画面へのリアルタイムなステータス表示」という一連の動作をプログラミングします。

5. まとめ
三菱電機製FX-3シリーズPLCとGSシリーズ7インチタッチスクリーンを中心に構築された「MR540Eトレーニングキット」は、単なる教材にとどまらず、まさに「ミニチュア工場環境」としての役割を果たします。受講者は、端子台への手動配線、イーサネット通信の設定、ラダーロジックのデバッグ、そしてHMI画面の統合といった一連の実習を通じて、実際の産業用PLC制御盤を扱う現場において、自信を持って業務に取り組めるだけの確かなスキルを習得することができます。
耐久性に優れた実習用機材をお探しの職業訓練指導員の方にとっても、自宅で三菱製PLCのプログラミングを実践的に学びたい学生の方にとっても、このポータブルなトレーニングキットは、ご自身のスキルを最大限に磨き上げるための、プロフェッショナル品質の「サンドボックス（実習・検証用）」環境を提供します。
